西安纤维喷涂的优点种类及应用

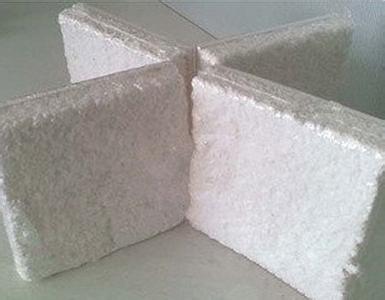

西安纤维喷涂以耐高温(600~1450)℃、耐振动、隔热效果好、吸声和重量轻等优点，已取代砖结构和浇注料而成为新一代炉衬的优选材料，在冶金、石油、化工、机械、建筑等行业得到广泛应用。传统的耐火纤维的施工技术主要指的是耐火纤维制品的施工技术。采用粘贴、拼接等技术和工艺进行施工，施工难度大、速度慢，质量控制困难、接缝多，整体性差，工人劳动强度大。耐火纤维喷涂技术是纤维施工机械化的一项新技术新工艺。该技术是使用纤维喷枪，结合剂通过隔膜泵均匀地喷进纤维，二者在喷枪出口混合直接喷涂到工作表面上，形成的喷涂层具有三维网状结构。克服了传统施工技术的缺点，从而极大的提高了 炉窑热效率。

一、西安纤维喷涂种类及其原料

1．耐火纤维喷涂的主要原料：包括岩棉，标准硅酸铝纤维、高纯硅酸铝纤维、高铝硅酸铝纤维,含锆硅酸铝纤维；多晶莫来石纤维、氧化铝纤维、氧化锆纤维等。耐火纤维炉衬的最高使用温度因纤维品种、炉内气氛而不同，一般在（1100~1450）℃。

2．西安纤维喷涂应用 于高温耐火材料的结合剂品种较多，性能各异。按照结合剂的化学性质分为无机结合剂和有机结合剂。无机结合剂主要有硅酸盐类、铝酸盐类、磷酸盐类、硫酸盐类、氯化物类和溶胶；有机结合剂包括自然有机物和有机合成物。

3.岩棉在保温、隔热上具有良好的性能，工作温度在（－80~700）℃之间。可用于连续工作温度在600℃以下的炉窑及管道衬层的隔热保温。

4.硅酸铝系列耐火纤维密度在（250~300）kg/m3条件下导热系数最小。标准型硅酸铝纤维、高铝纤维喷涂分别用于工作温度在1000℃、1200℃以 下的热工设备，在耐火、隔热、保温方面效果显著，含锆复合纤维及多晶莫来石纤维喷涂应用于1300℃以上的高温炉窑。

5.常用硅酸铝系列结合剂 属热硬性结合剂。在适应的工作温度范围内，结合剂成分、配比应有助于形成粘结链和网络结构，既需快速促凝、固化后不收缩，又要具有均匀、分散、活动性，兼顾初始强度和热态烧结性能。热硬性结合剂的耐火度不低于1750℃，粘度（6.0~8.0）×10-3Pa•s。
